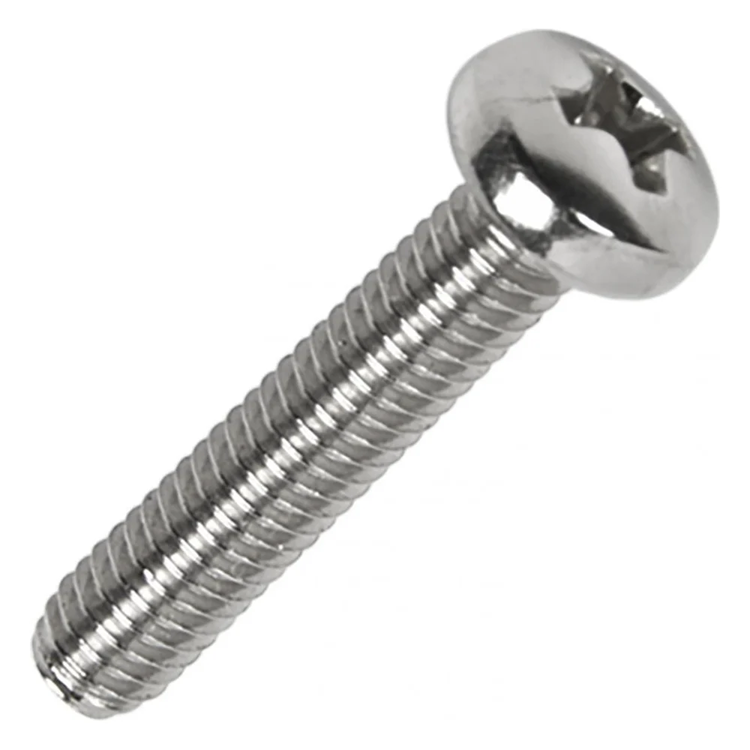

Винт DIN 7985 с полукруглой головкой – это крепёжный элемент с метрической резьбой и крестообразным шлицем, предназначенный для надёжного соединения деталей в машиностроении, приборостроении, мебельном производстве и при сборке различных конструкций.
Полукруглая головка обеспечивает аккуратный внешний вид и удобство монтажа, а также помогает равномерно распределять нагрузку на поверхность материала.
Такой винт применяют при креплении тонколистового металла, пластика и других материалов, где важны точность посадки и устойчивость соединения к вибрациям. При подборе учитывают диаметр, длину, шаг резьбы, класс прочности и материал изготовления, а при необходимости можно купить винт на https://aksimet.ru/catalog/vint-s-polusfericheskoy-golovkoy-din-7985-tsink/ с подходящими характеристиками для конкретной задачи.
Расшифровка стандарта DIN 7985: конструкция крепежа
Конструкция такого винта включает стержень с метрической резьбой и головку полукруглого профиля, которая выступает над поверхностью детали и обеспечивает удобный доступ инструменту. Полукруглая форма применяется, когда важны аккуратный внешний вид, достаточная опорная площадь под головкой и отсутствие необходимости в потайной посадке.
Тип шлица и конструктивные особенности
Для DIN 7985 характерен крестовой шлиц; на практике чаще всего встречается исполнение под Phillips (обозначается как PH). Такой шлиц удобен для серийного монтажа и позволяет работать как отвёрткой, так и битой в шуруповёрте, но требует корректного подбора размера биты, чтобы не повредить кромки шлица.
К конструктивным признакам, которые обычно подразумеваются стандартом, относятся:
- полукруглая головка, выступающая над плоскостью детали;
- метрическая резьба по всей длине либо на большей её части (в зависимости от длины винта и исполнения);
- посадочная поверхность под головкой, обеспечивающая прижатие соединяемых деталей без потайной выборки.
Базовые размеры: что именно задаёт DIN 7985
При чтении типоразмера винта DIN 7985 в первую очередь обращают внимание на диаметр резьбы (M) и длину (L). Диаметр указывается в метрическом формате (например, M3, M4, M5 и т.д.), а длина – в миллиметрах и измеряется по стержню от опорной поверхности под головкой до конца винта (головка в длину не входит).
Помимо M и L стандарт нормирует и геометрию головки: диаметр головки и её высоту, а также параметры шлица (его тип и размеры под соответствующую биту/отвёртку). На практике это означает, что винт DIN 7985 одного и того же типоразмера будет иметь предсказуемую посадку в сборке и совместимость с инструментом.
- M (номинальный диаметр резьбы) – определяет прочность стержня и совместимость с гайкой/резьбовым отверстием.
- L (длина винта) – выбирается по суммарной толщине соединяемых деталей и требуемому заходу резьбы.
- Размер шлица – подбирается под типоразмер (например, PH для конкретного M) для уверенной передачи крутящего момента.
- Габариты головки – важны для опорной площади, внешнего вида и ограничения по месту в конструкции.
