Соединение металлопроката применяется при изготовлении и монтаже металлоконструкций, трубопроводов, каркасов, ограждений и технологического оборудования. От выбора метода соединения зависят несущая способность узла, долговечность, ремонтопригодность и общая безопасность сооружения.
Чтобы соединение работало надежно, важно учитывать марку стали, толщину и профиль проката, условия эксплуатации (влага, температура, вибрации, агрессивные среды), а также доступность контроля качества. На практике часто комбинируют методы: например, сварку для жесткости и болты для разборных участков.
Требования к качеству и безопасности соединений
Независимо от выбранного способа, соединение должно обеспечивать передачу расчетных усилий без разрушения, чрезмерных деформаций и потери устойчивости. При проектировании учитывают тип нагружения (растяжение, срез, изгиб, кручение), усталостные эффекты, температурные деформации и коррозионную стойкость.
Для сварных узлов применяют визуальный контроль, измерение размеров шва, а при повышенной ответственности – методы неразрушающего контроля (например, для выявления внутренних дефектов). Для болтовых соединений критичны контроль усилия затяжки, состояние резьбы, наличие шайб и корректность сборки пакета деталей.
Отдельное внимание уделяют подготовке металла: резка, правка, обработка кромок, сверление/пробивка отверстий и удаление заусенцев должны выполняться так, чтобы не создавать микротрещин и не ухудшать свойства материала. Если производитель металлопроката поставляет прокат с защитным покрытием, важно выбрать метод соединения, который минимально нарушает его, либо заранее предусмотреть восстановление защиты в зоне стыка.
Правильно выбранный способ соединения – это баланс между прочностью, технологичностью, скоростью монтажа и контролепригодностью. Чем ответственнее конструкция и сложнее условия эксплуатации, тем важнее системно выполнять требования к проектированию, подготовке деталей, производству работ и последующему контролю качества.
Подбор метода стыковки по типу профиля и нагрузке
Выбор способа соединения металлопроката начинается с определения типа профиля (лист, уголок, швеллер, двутавр, труба) и характера усилий в узле: растяжение, сжатие, изгиб, кручение, срез, а также их комбинации. Чем сложнее напряжённое состояние и выше ответственность конструкции, тем важнее обеспечить предсказуемую работу стыка и контролируемое качество выполнения.
Далее учитывают требования к разборности, условия монтажа (цех/площадка), допустимость нагрева, требования к герметичности, коррозионной стойкости и точности геометрии. Практически всегда рационально сравнивать минимум два варианта: жёсткий неразъёмный (сварка) и разъёмный (болты/фланцы/муфты), выбирая по нагрузке, доступности контроля и технологичности.
Рекомендации по профилю и нагрузке
- Листовой прокат:
- Срез/растяжение в плоскости: стыковые сварные швы (при необходимости – с подкладкой/разделкой кромок) либо накладные соединения на болтах.
- Усталостные нагрузки: избегать резких концентраторов; предпочтительны непрерывные швы с плавными переходами, минимизация прихваток и прерывистых швов в ответственных зонах.
- Уголок, швеллер, двутавр (балочные профили):
- Изгиб: стыки поясов и стенки должны передавать момент; применяют стыковые швы по элементам с контролем провара или болтовые стыки через накладки/фасонки, обеспечивая работу поясов на растяжение/сжатие.
- Срез: соединения через фасонки/накладки, болты или угловые швы; важно обеспечить достаточную длину/катет шва либо число/класс болтов.
- Монтаж на объекте: болтовые соединения часто выигрывают по скорости и повторяемости, особенно при ограниченном доступе для сварки.

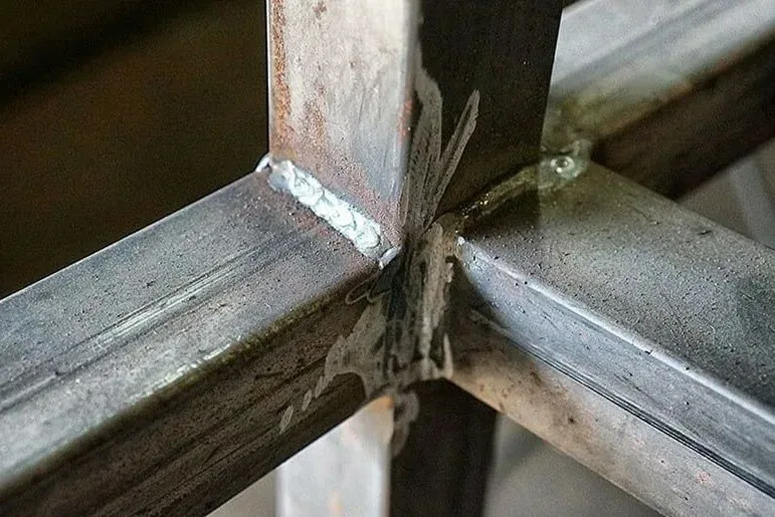

- Трубы (круглые/профильные):
- Осевые усилия и изгиб: сварные стыки по торцам (стыковой шов) либо фланцевые соединения.
- Кручение: фланцы/муфты/замковые элементы дают предсказуемую передачу момента; при сварке требуется точная соосность и контроль деформаций.
- Герметичность: при необходимости герметичного контура предпочтительна сварка (при соблюдении требований к провару и контролю).
- Определить профиль и схему работы: какие элементы стыкуются и какие усилия доминируют.
- Выбрать принцип: разъёмный (болты/фланцы/муфты) или неразъёмный (сварка) с учётом монтажа и контроля.
- Проверить узел по нагрузке: несущая способность по ключевым видам усилий, жёсткость, устойчивость и работоспособность при повторных нагрузках.
- Учесть технологию: доступность выполнения, допуски, риск деформаций от нагрева, необходимость антикоррозионной защиты.
- Назначить контроль: визуальный, измерительный, при необходимости – неразрушающий контроль для сварки и контроль затяжки/посадки для болтов.
Итог: оптимальный метод стыковки выбирают не «по привычке», а по сочетанию профиля, вида нагрузки и требований к монтажу/контролю. Для высоких нагрузок и герметичности чаще рациональна сварка при обеспечении качества и минимизации деформаций; для быстрого монтажа, разборности и стабильной повторяемости узлов – болтовые, фланцевые и муфтовые решения.
Правильный выбор – это тот, при котором стык передаёт усилия без локальных перегрузок, сохраняет геометрию конструкции и допускает необходимый уровень контроля на всех этапах: от изготовления до эксплуатации.
